大家好,NS TOOL小讲堂又与大家见面啦!~
之前的小讲堂里,已经向大家逐一介绍过影响加工的要素之冷却液、切削条件与机台。今天想分享的是加工方程式对加工效果的影响。

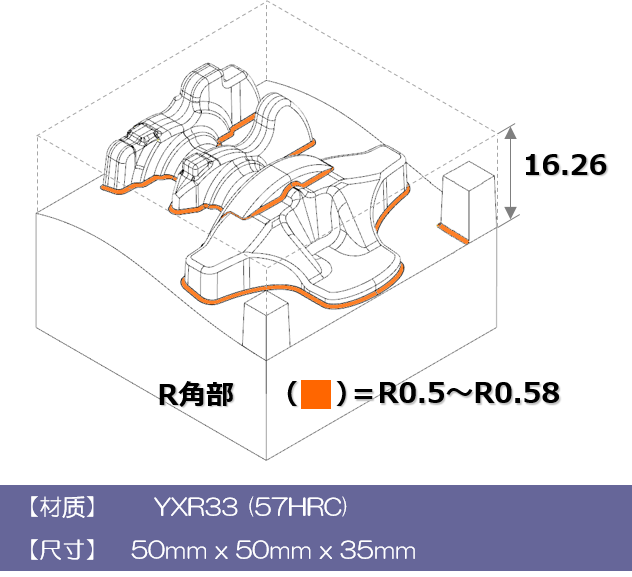

上方是一个由许多复合曲面组合而成的锻造模具造型工件,其最下方的基准面也是曲面与R角的结合。这个地方通常比较容易造成加工不良,或是由于粗、中加工不到位导致精加工的刀具发生崩损。
这里向大家介绍两个改善的方法。
方法一

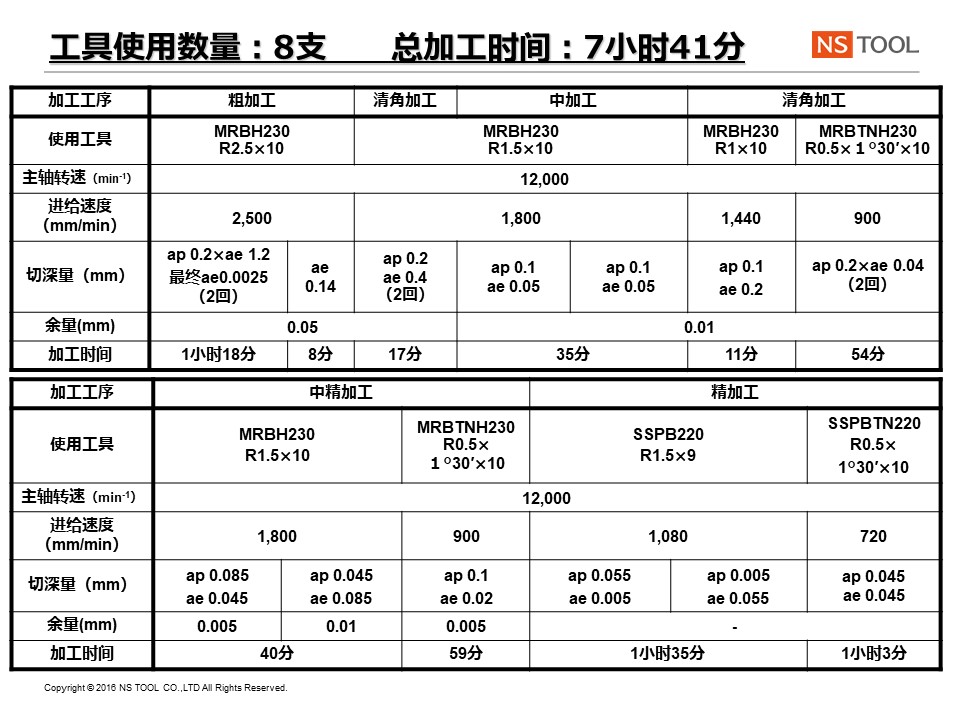

为了避免在进行拐角处加工时发生刀具崩损的情况,我们在粗加工和中加工后都各进行了一次清角加工,目的就是为了确保拐角处的余量均匀,从而保护刀具。在刀具选型方面,考虑到不干涉的前提下,选择带有斜颈造型的小径铣刀来增强刀具刚性,进一步确保加工精度。
方法二
修改加工工序以及改善刀路编程方式。
由于加工方程式是相对抽象的概念,所以小编今天特别邀请日本著名CAD/CAM制作公司C&G SYSTEMS INC,结合之前与我司合作完成的精美工件,来向大家进一步说明。

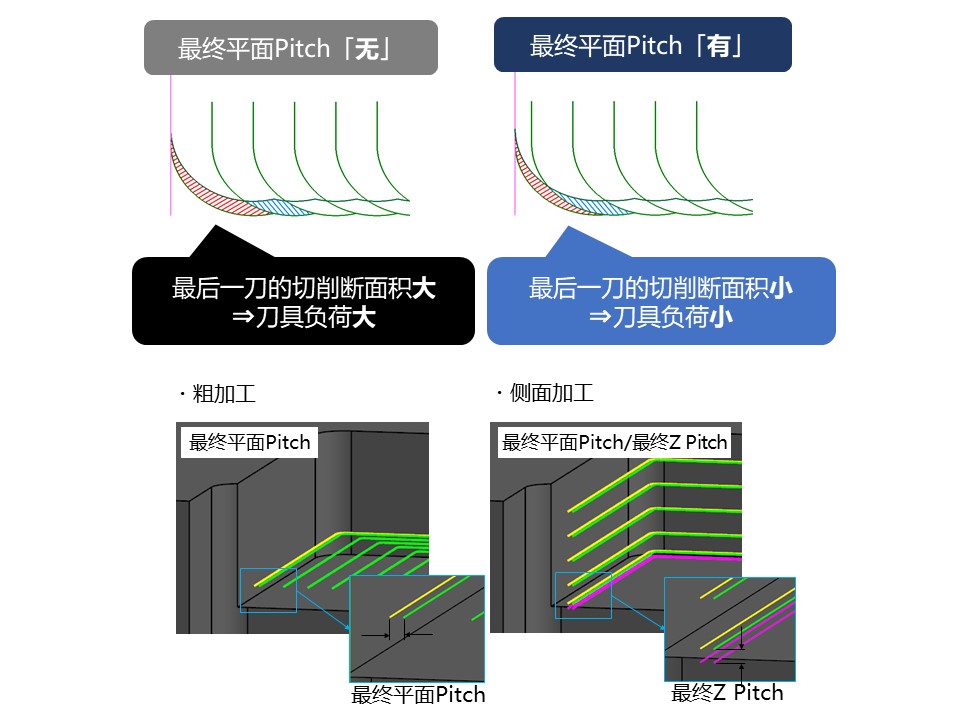

①通过改变最终步距量的大小来减轻刀具本身所受到的切削抵抗,提升粗、中加工的精度。

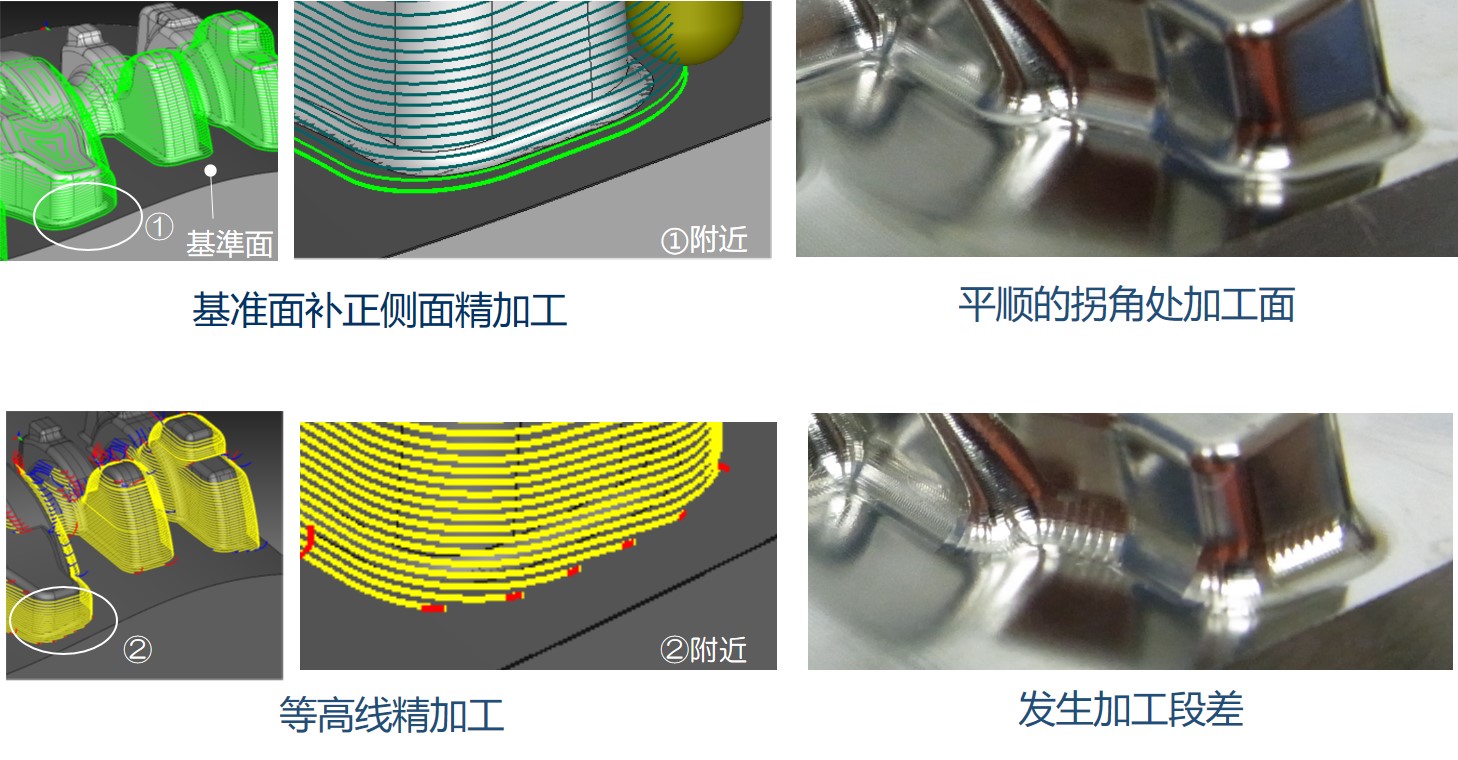

②改变刀路运算模式,从而改善拐角部分的段差,提升加工面品质,减轻刀具在此发生崩损的危险。

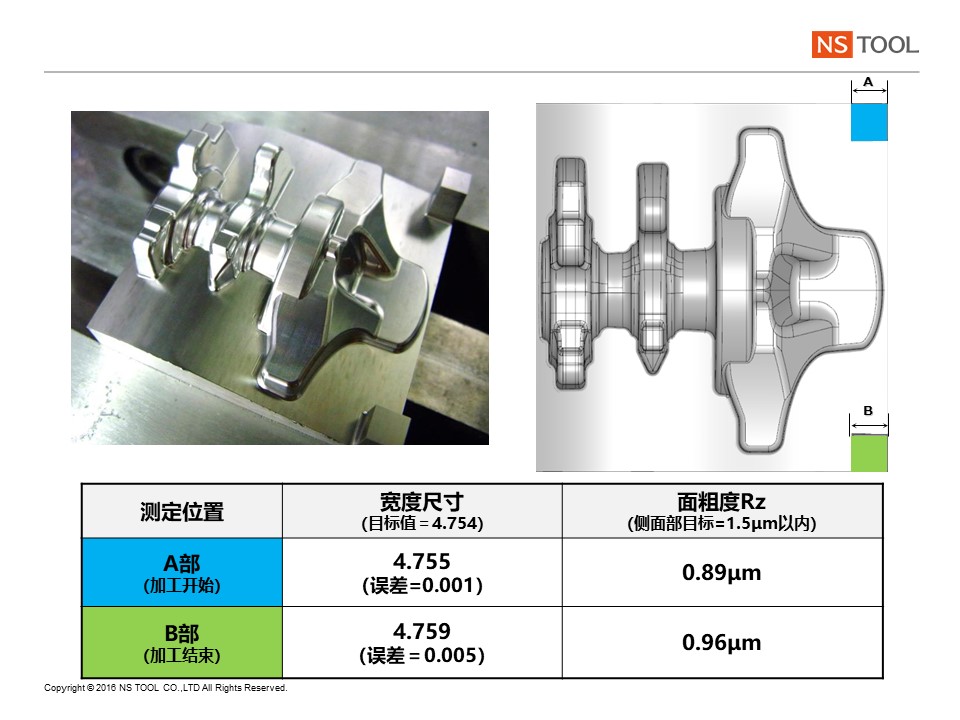

通过以上两个小诀窍,即使是下方如此复杂的形状,也可以提升高质量的加工精度和加工面品质。
说到这里,想必大家都很好奇此次特邀嘉宾的来历,请让小编娓娓道来。
总部位于日本东京,是一家专业的加工方程式制造商。其针对小径加工领域方面的主要产品为
主推曲面演算,是一款区别于传统的多边形演算,能够更大程度帮助实现各种高硬度材料的高品质、高效率加工的方程式。
问:猜猜我是谁
答:

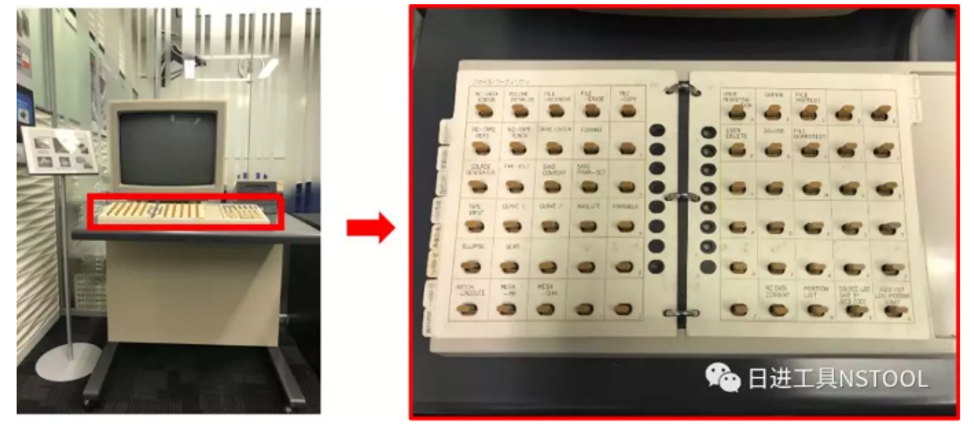

这是世界上第一台刀路程式编辑用电脑,名为TOOL-Ι,在1981年由C&G System公司的前身Graphic Products Inc所研发,当时一经推出就引起了剧烈反响。这家公司在几十年前就拥有了这么超前的技术,可见其实力非同一般。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
今天的小讲堂内容就到这里啦,有什么问题,欢迎在下方留言告诉小编,我们会及时向大家解答,谢谢!~
